Techno amplia la gamma di proposte per la connessione elettrica con nuove soluzioni
Scatole di derivazione e accessori compatibili con lo standard Zhaga, con un focus specifico sulla variante Book 18: realizzati con materiali all’avanguardia, privi di alogeni, questi prodotti garantiscono affidabilità della connessione grazie ai diversi gradi di protezione IP, possibilità di integrazione in diverse applicazioni e facilità d’installazione.

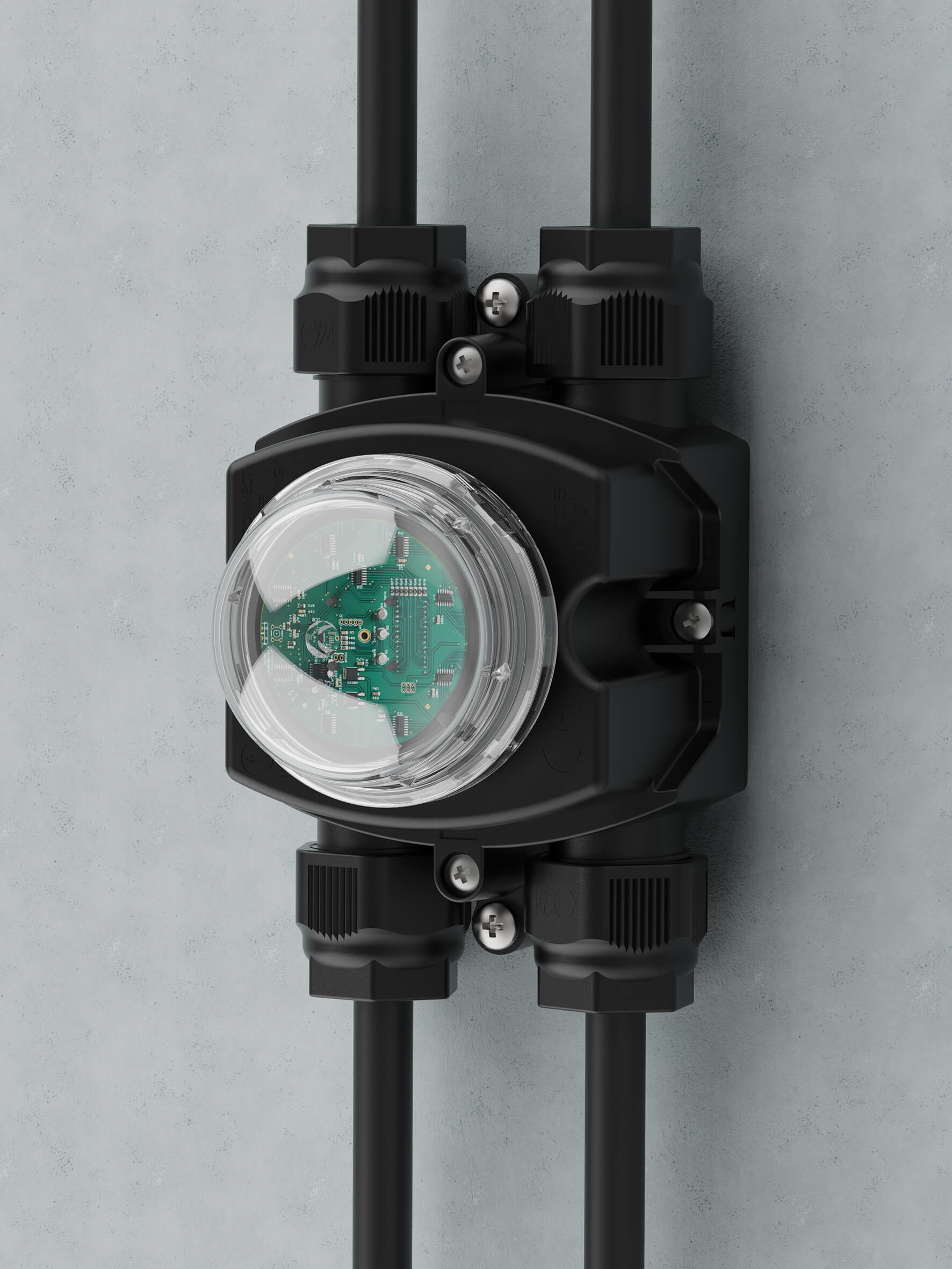

La scatola di derivazione THA. 209.Z0AU, a 4 vie D7-13.5 con coperchio per Zhaga Book 18, parte della gamma TEEBOX, consente di realizzare connessioni fisse e re-ispezionabili, per derivazioni senza morsettiera, in condizioni ambientali difficili. Offre 5 punti di connessione elettrica e accetta cavi di diametro da 7 mm a 13.50 mm, per una lunghezza di sguainatura del cavo passante e derivato di 30 mm. Le dimensioni esterne sono di 121.0 x 64.5 x 40.0 mm, mentre lo spazio disponibile all’interno è di 40.0 x 53.5 x 26.0 mm. La scatola THA. 209.Z0AU, realizzata con la tecnologia Additive – stampa 3D, può essere fornita anche in quantitativi limitati a poche unità.
I materiali di ciascun componente sono stati selezionati per renderla adatta alle più severe condizioni d’esercizio. Il corpo della scatola è in PA66 UL94 V2, il coperchio per Zhaga Book 18 in resina fotopolimerica, le guarnizioni in silicone e i gommini di tenuta del cavo in TPE. I contatti sono inoltre in ottone, mentre le viti di contatto e del coperchio sono in acciaio. La scatola offre la protezione IP66 da acqua e polveri, mentre la resistenza alla corrosione è certificata dal test Salt Mist secondo la norma EN60068-2-11:2000. La temperatura operativa varia da -40°C a +60°C, conforme alle norme EN61984 e EN60998. La scatola di derivazione THA. 209.Z0AU è disponibile nel colore nero per i componenti plastici e in verde Techno per i componenti in gomma.

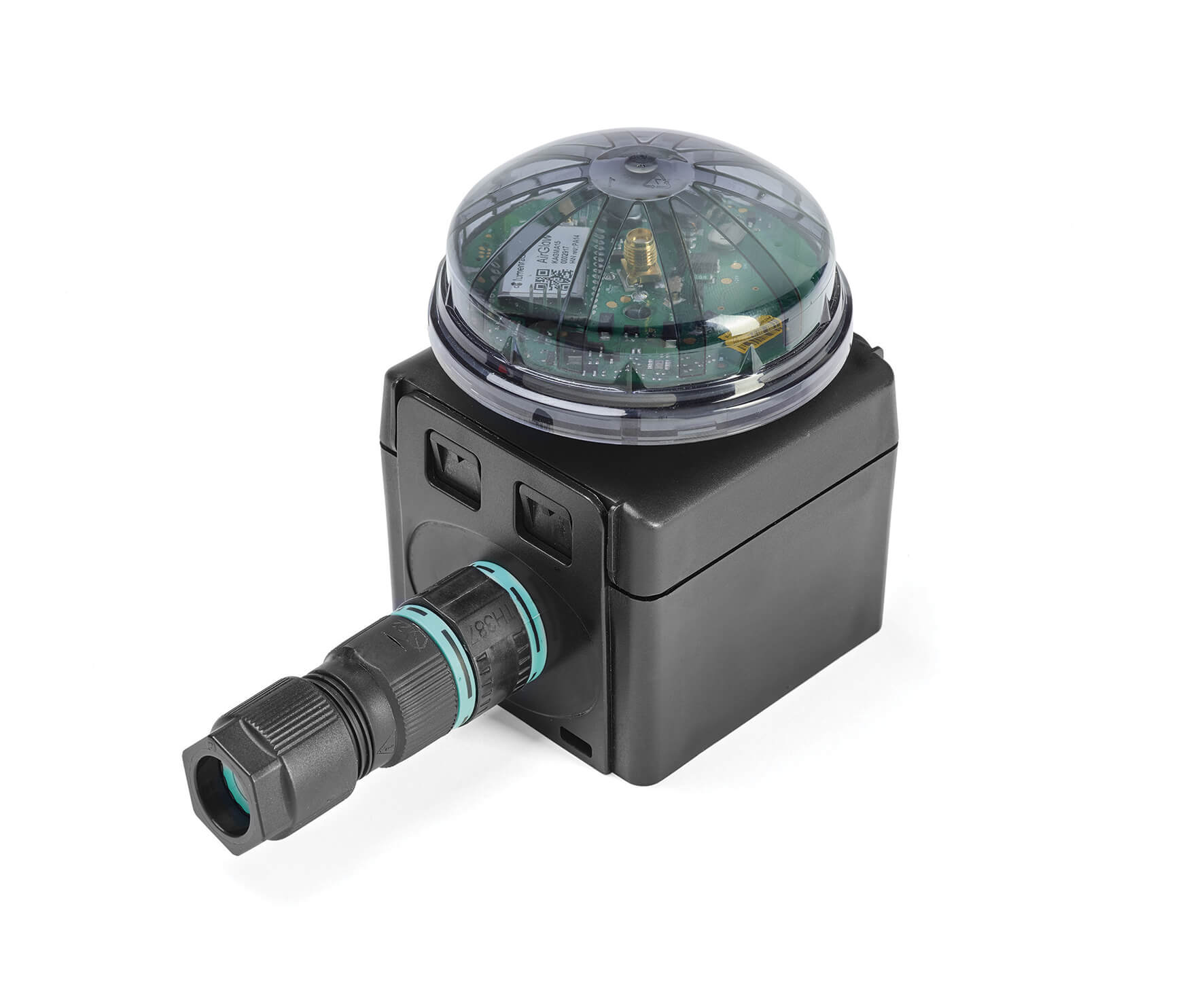

Una soluzione avanzata per le connessioni elettriche nelle applicazioni commerciali e industriali è la mini-scatola di derivazione a 7 vie M16-M20, identificata dal codice KITH.212.Z0AU. Progettata per la connessione fissa e re-ispezionabile, per derivazioni con morsettiera, è dotata di modulo Zhaga Book 18 sul coperchio. Può essere installata in impianti la cui temperatura operativa è compresa tra -20°C e + 60°C, riuscendo dunque a coprire la maggior parte delle esigenze impiantistiche. La scatola ha 6 punti di connessione e 4 poli, con applicazione per circuiti di segnale. La corrente nominale è di 1.5A, la tensione nominale 30V DC. Supporta sezioni di cavo tra 0.5 mm² e 1 mm² senza capocorda.
Realizzata in plastica nera per i componenti principali e in gomma bianca per i componenti di tenuta, si distingue per la compattezza: le dimensioni esterne sono 72 x 75 x 95.5 mm. La protezione meccanica di grado IK08 garantisce alta resistenza agli urti. Il corpo della scatola è realizzato in PC/ABS UL94V0, il coperchio in resina fotopolimerica, le guarnizioni in silicone. La mini scatola di derivazione a 7 vie KITH.212.Z0AU fa parte della gamma TEEBOX e della piattaforma IoTH, che identifica le soluzioni Techno per la connessione tramite l’integrazione di componenti elettronici.
Un’altra soluzione per l’ambito commerciale e industriale è il nuovo connettore presa-spina a 4 poli conforme allo standard Zhaga Book 18, concepito appositamente per le connessioni elettriche nelle applicazioni di sensori. Identificato dal codice 6DB076300, il connettore è indicato per l’installazione a pannelli fino a 3 mm di spessore: il dado di fissaggio è incluso nell’imballo. È compatibile con cavi di tipo Ø0.5mm H05V2, con diametro tra 0.5 mm e 1 mm.
Offre un punto di connessione per circuiti di potenza e segnale, con tensione nominale di 30V DC. È possibile impiegarlo in ambienti da -30°C a +110°C di temperatura. Il corpo connettore è in plastica, le guarnizioni in gomma nera. Ha un diametro di 30 mm x 27 mm e la filettatura è di tipo M20. Offre un grado di protezione IP20 e IP66: quest’ultimo è garantito utilizzando il tappo (non incluso nel kit) posto sopra il connettore Zhaga Book 18. La resistenza agli urti è di grado IK08.
Per la scatola di derivazione TH212 è infine disponibile il tappo di chiusura progettato per adattarsi perfettamente ai fori Zhaga Book 18: una soluzione affidabile e duratura per chiudere e proteggere i fori inutilizzati. Realizzato in resina fotopolimerica, con guarnizioni in silicone, in colore nero, ha dimensioni esterne di Ø26.6 x 18.0 mm. Garantisce la tenuta a temperature fino a +63°C e offre un’eccellente resistenza contro polveri e acqua, grazie ai gradi di protezione IP65, IP66, IP67 e IP68.
I nuovi prodotti compatibili con Zhaga Book 18, nati dall’impiego di materiali all’avanguardia in processi produttivi diversificati, confermano l’impegno di Techno nel fornire soluzioni evolute e completamente Made in Italy per OEM, progettisti, system integrator e impiantisti.
