Nasce la nuova ottica singola di LEDiL per applicazioni sport lighting, che combina potenza, precisione, libertà di progettazione e facilità di montaggio

Un’ottica singola per infinite possibilità

SPORT-SQ-SC2 è una delle ultime novità rilasciate da LEDiL e introdotte sul mercato italiano da Universal Science. Si tratta di un prodotto unico nel suo genere, ovvero un’ottica compatta, potente, facile e precisa da montare e sufficientemente flessibile da dare vita ad apparecchi di illuminazione di qualsiasi forma e dimensione.

SQ-SC2 è una lente singola asimmetrica da 30x30mm (altezza massima 20mm), pensata per l’assemblaggio automatizzato grazie alle clip dedicate SOLDER-CLIP-2. È compatibile con package LED fino a 7070, garantendo elevate prestazioni ed è progettata per condizioni di illuminazione ottimali sia per i giocatori che per gli spettatori, in conformità con gli standard e i requisiti di diversi sport.

Caratteristiche principali

• Montaggio veloce e facile usando le clip LEDiL SOLDER-CLIP-2. Sono inoltre adatte per l’assemblaggio automatico tramite pick&place, testato secondo lo standard IEC 60598-1:2024.
• Piattaforma versatile per LED singoli.
• Famiglia di prodotto in crescita con nuovi fasci in arrivo.
• Massima flessibilità nel design dell’apparecchio.
• Package LED ampio e prestazioni elevate.
• Realizzata in PMMA e disponibile, su richiesta anche in PMMA HT.

Moduli LED per SPORT-SQ-SC2

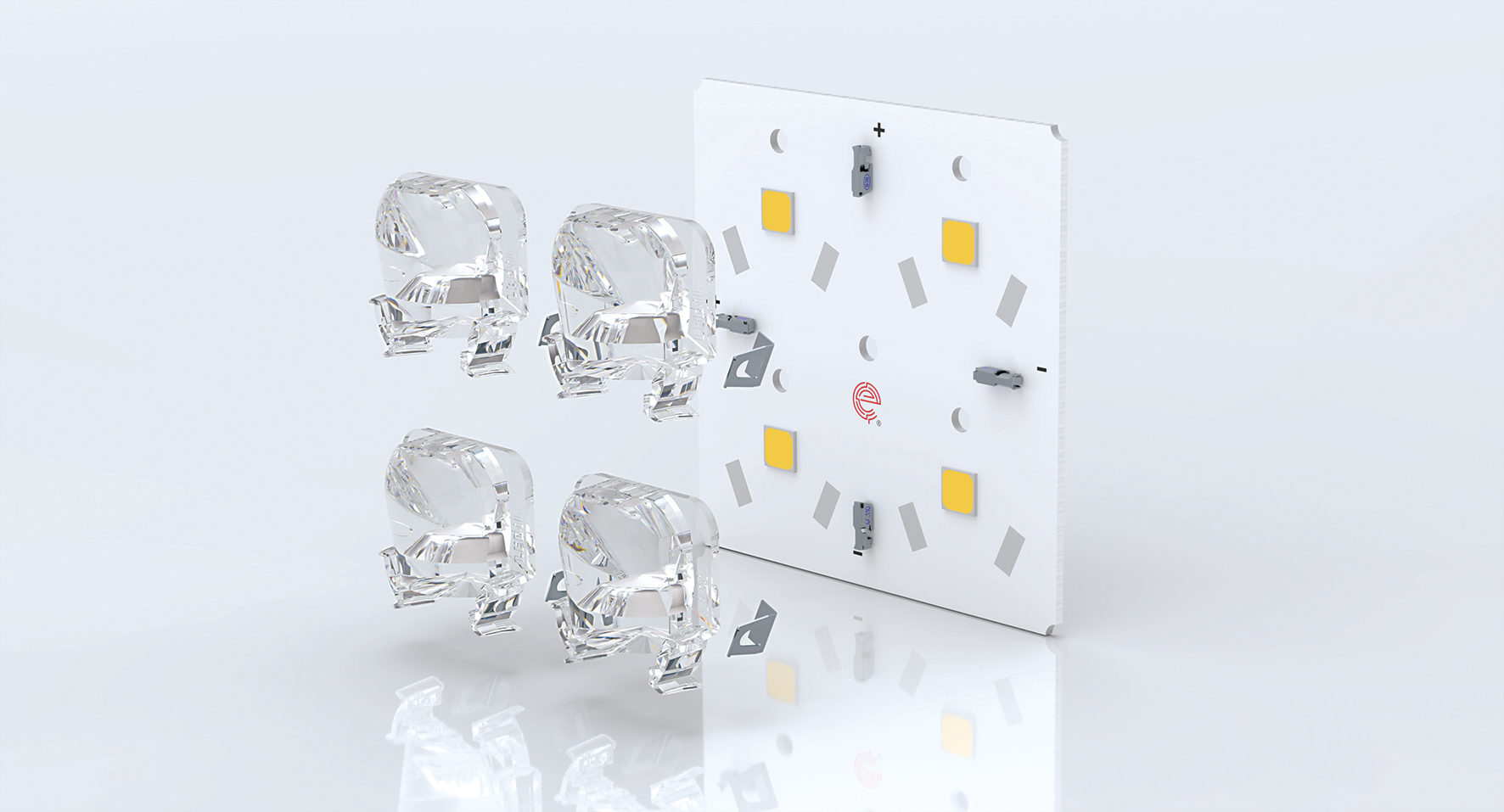

Universal Science ha progettato e realizzato una scheda di test con LED 7070 (nell’immagine), perfetta per un primo approccio alle nuove SPORT-SQ-SC2 di LEDiL e per valutarne la potenzialità.

In linea generale, i moduli LED che montano SPORT-SQ-SC2 dovranno essere progettati con PCB dedicati con area di saldatura per le clip di fissaggio e un foro per il centraggio dell’ottica. Le clip di fissaggio della lente hanno un part number dedicato e sono fornite insieme alle lenti.
